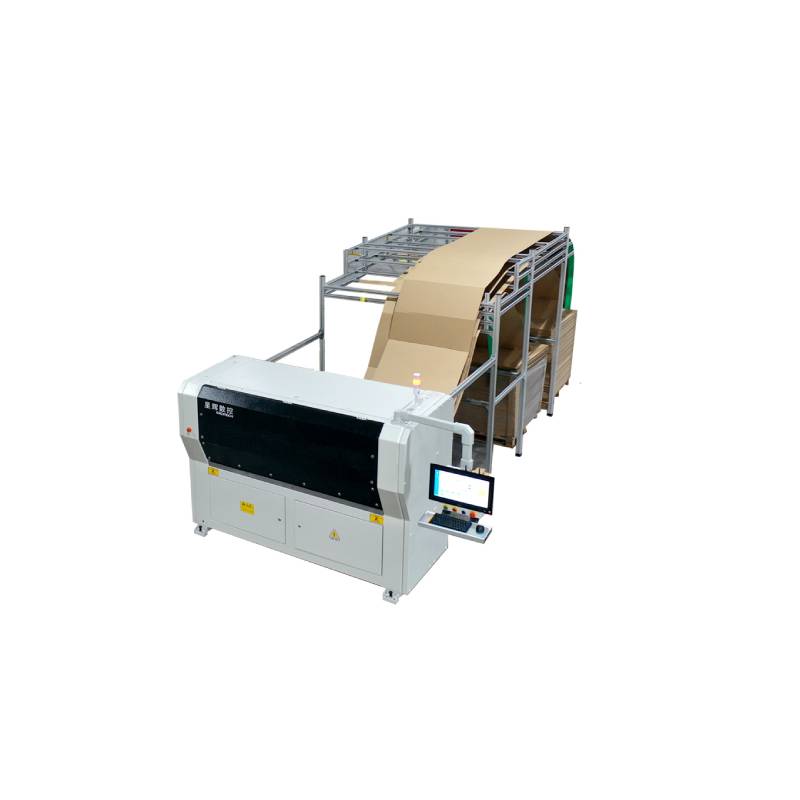

Cortadora continua de papel corrugado

Cortadora continua de papel corrugado

I. Principales ventajas

Rendimiento de alta resistencia

Puede cumplir con los requisitos de producción de alta carga, alta eficiencia y alta estabilidad y tratamiento de bastidores de máquinas completas en un entorno de alta intensidad las 24 horas para todo clima.

Las piezas y consumibles portátiles tienen un rendimiento súper duradero.

Múltiples herramientas de corte para mejorar la durabilidad: (herramientas de corte: cortador de papel corrugado especial de acero de alta velocidad;

Alta resistencia al corte del tambor de corte (tambor de corte: tambor especial para materiales de corte importados para garantizar una resistencia al corte a largo plazo, sin desgaste)

Ahorro de costes

El número máximo de almacenes de papel es 6. Además de la optimización inteligente de la cubierta de papel, el sistema ha desarrollado una función de IA para maximizar de forma inteligente la utilización de la cubierta de papel, y el sistema puede realizar una utilización inteligente;

Mejorar la eficiencia de la producción

Realice una personalización de 4-6PCS/min.

Aplicación funcional integral

Puede agregar cajas de forma independiente y libre;

Puede establecer una lógica de protección de esquinas diferente;

Puede configurar una variedad de lógica de producción inteligente tipo caja;

No puede tener una función de producción de referencia;

Puede diversificar las funciones de comunicación;

Sistema operativo

Controlador de movimiento de alto rendimiento de grado industrial, sistema de control especial combinado con software CP de corte de cartón de desarrollo propio, que tiene las funciones de cálculo de alta velocidad, optimización del consumo de revestimiento de papel y tasa de utilización de revestimiento de papel, lo que hace que la operación sea simple, conveniente y rápida. . Al mismo tiempo, es el único en China con tecnología de interfaz de comunicación convencional (TCP/HTTP/servicio web/cola de mensajes/importación de archivos csv, etc.) y puede conectarse con cualquier sistema MES en China.

sistema de control

Se utilizan controladores de movimiento profesionales, servocontroladores, servomotores, sensores y otros componentes eléctricos para garantizar la estabilidad y confiabilidad del sistema.

I. Eficiencia

Corta de 5 a 13 trozos de cartón por minuto (dependiendo de los siguientes factores)

Modo de procesamiento seleccionado, producción personalizada/producción en masa.

Grosor y tamaño de corte del papel corrugado.

Calidad del material corrugado.

Verifique el desplazamiento de corte.

Ancho de papel ondulado continuo: 350-1700 mm.

Altura de apilado, incluido palet de 120 mm, máximo: 1500 mm.

Ancho de apilado máximo: 1300 mm.

Tolerancia longitudinal de corte a medida:+/-1 mm.

Tolerancia transversal de corte a medida:+/-2,5 mm.

Ⅱ. Requisitos de calidad del cartón continuo ondulado.

Grosor del papel corrugado: 2,5-6,5 mm, +/-0,2 mm.

La calidad máxima de las materias primas es 2.30BC (norma DIN55468).

La calidad del cartón se ajusta a la norma DIN55468 4.

Ondulado simple, el espesor máximo es de unos 4 mm (masa: 1,10-1,40).

Doble corrugado, el espesor máximo es de aproximadamente 6,5 mm (masa: 2,10-2,30).

La altura de apilamiento del cartón no supera los 1300 mm.

Ⅲ. Tamaño de apariencia

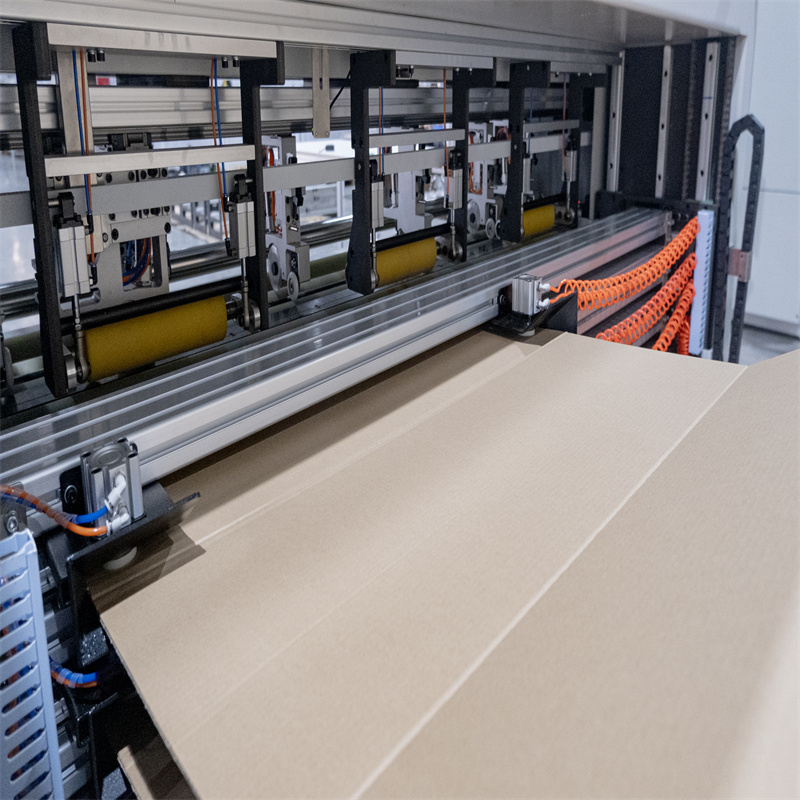

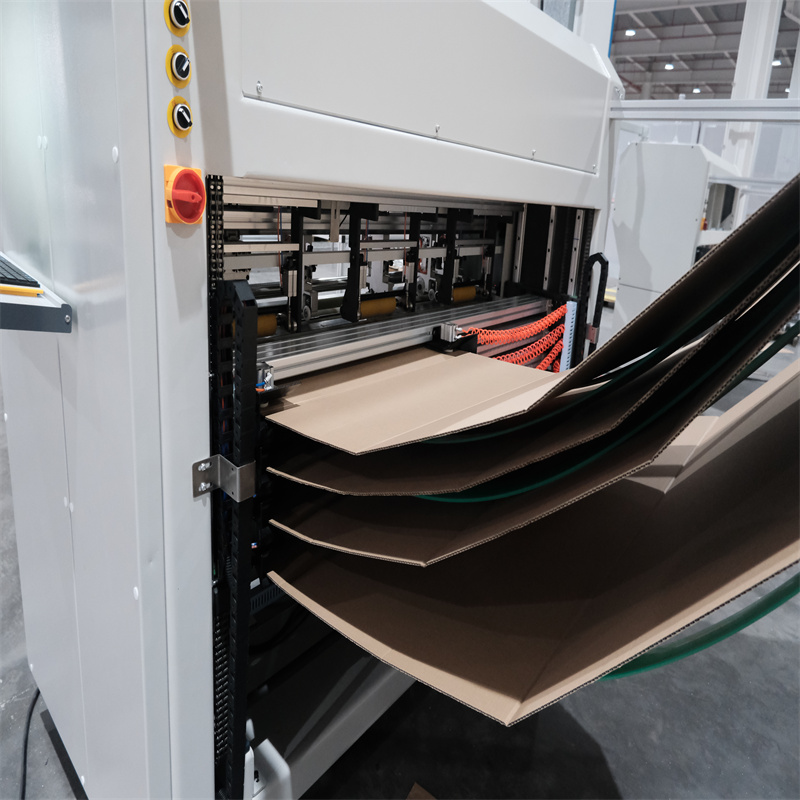

La máquina cortadora está equipada con 1 dispositivo transversal y 6 dispositivos longitudinales.

En el proceso de producción, mueva la posición para corte y sangría.

almacén de papel

Biblioteca independiente de 6 artículos

Dispositivo de cambio rápido de papel

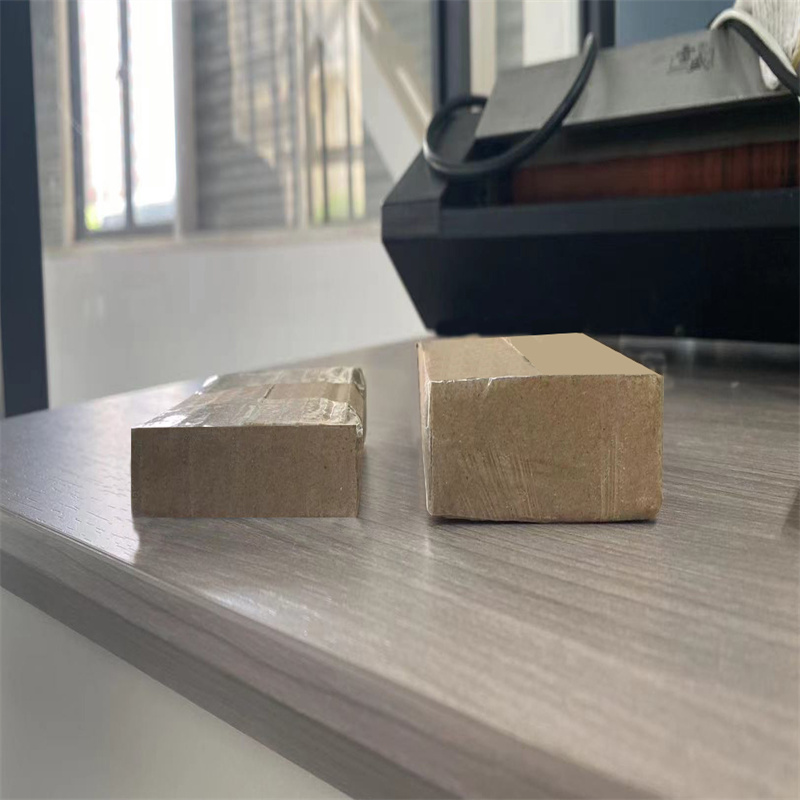

I. Forma de caja

Todo tipo de cajas de cartón se cortan a medida sin hipotenusa;

El tipo de caja a cortar depende de la configuración del cortador, de la posición cero y de si se debe recortar o no.
